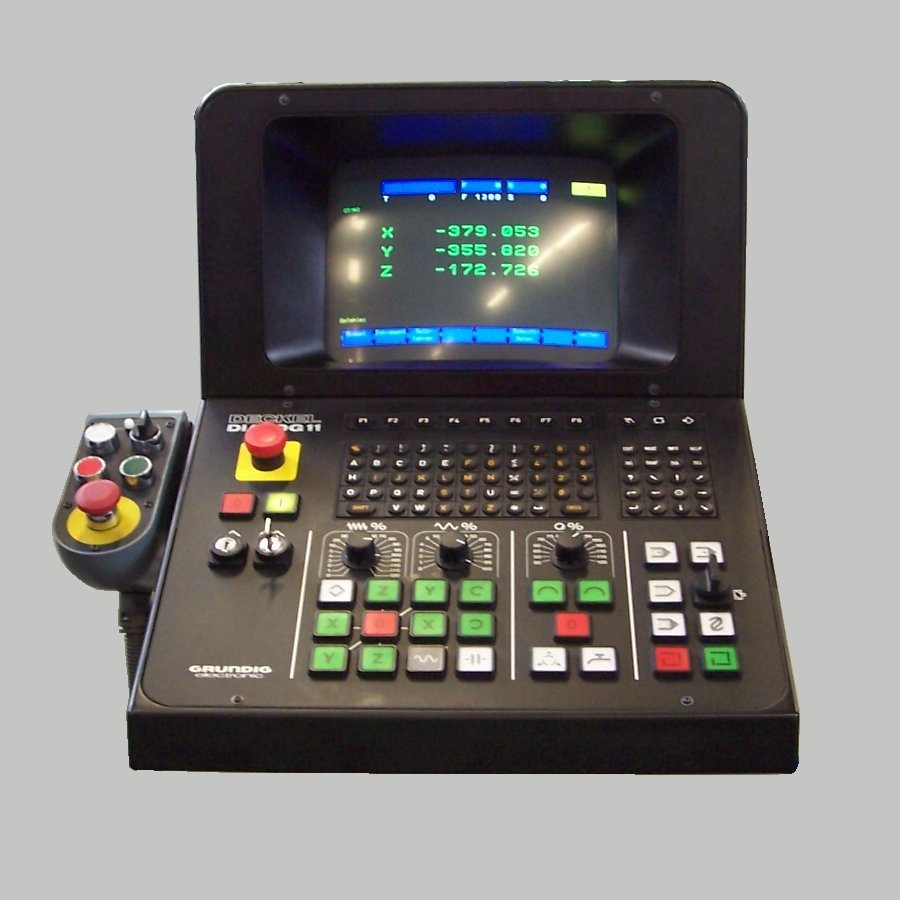

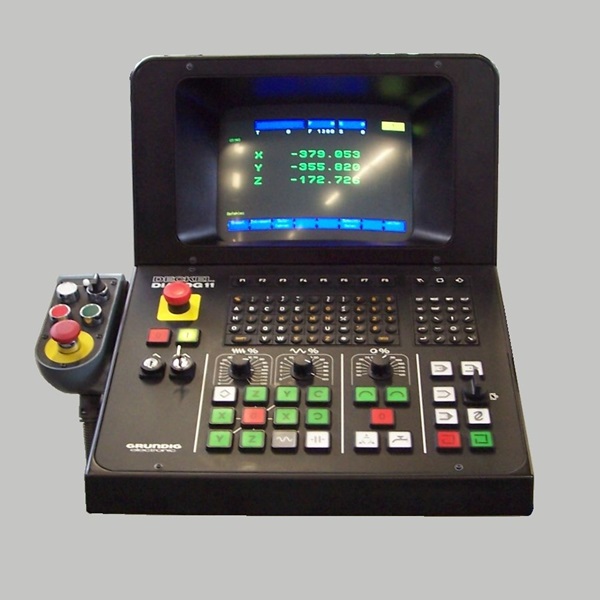

TFT-Ersatzmonitor für Deckel Dialog 11-12
Bedienkonsole
Kurzbeschreibung

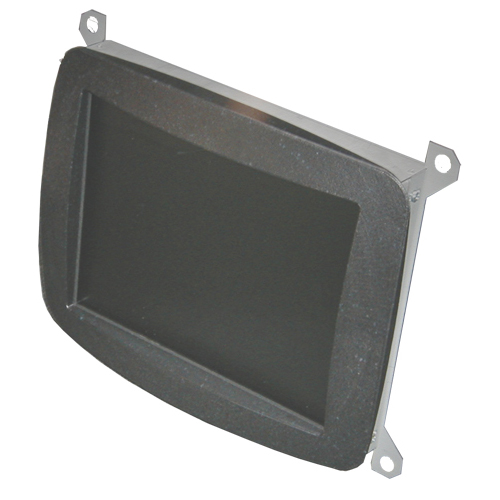

Die Monitore SEM12-K und SEM-F werden als Ersatz von 14” Röhrenmonitoren an den Steuerungen Dialog-11 und Dialog-12 von Deckel eingesetzt. Das Steuerungstiming ist voreingestellt, d.h. nach dem Anschluss ist der Monitor sofort betriebsbereit. Feineinstellungen können bei Bedarf über das On-Screen-Menü eingestellt werden. Die Anschlüsse für das Grafiksignal und die Spannungsversorgung sind kompatibel zur Steuerung, somit kann ein Austausch der Geräte sehr einfach erfolgen. Der Monitor SEM12-K wird an dem vorhandenen Chassis der Röhre befestigt und der Frontadapter, der die Krümmung der Bildröhre nachbildet, sitzt passgenau in dem Ausschnitt der Front des Bedienpultes und der abgeschrägte Blickwinkel bleibt erhalten.

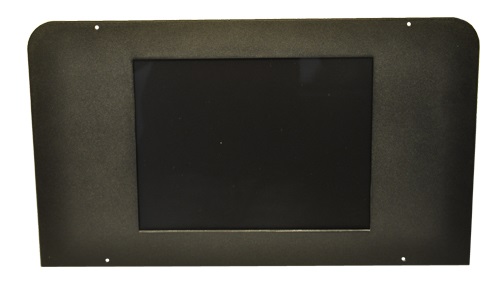

Der SEM12-F wird von vorne auf die vorhandene Blende aufgesetzt und verschraubt. Die Monitore sind mit einer entspiegelten Schutzscheibe ausgestattet, die eine frontseitige Schutzklasse von IP65 gewährleistet.
Ersatzmonitore
SEM12-K Deckel Dialog 11/12
SEM12-F Deckel Dialog 11/12
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Steuerung: Deckel Dialog11 und Dialog 12
Originalmonitor: 14'' CRT (z.B. Grundig CNC36)
Maschinen:
Ersatzmonitor: SEM12-K Dialog 11/12
Spannungsversorgung: 115/230VAC
Anschluß: D-SUB25 / 25-polig 2-reihig
sichtbares Bild: 246x185 mm
Art.-Nr.: 10030929 SEM12-K, 10030880 SEM12-F
