TFT-Ersatzmonitor für Heidenhain für TNC4xx mit BC110, BC110B und BC110F
Bedienkonsolen
Kurzbeschreibung
Die Monitore SEM15-F werden als Ersatz von 14/15” Röhrenmonitoren BC110/110B/110F an den Steuerungen TNC406, TNC407, TNC410, TNC415, TNC425, TNC426, TNC430 von Heidenhain / Mikron eingesetzt. Das Steuerungstiming ist voreingestellt, d.h. nach dem Anschluss ist der Monitor sofort betriebsbereit. Feineinstellungen können bei Bedarf über das On-Screen-Menü eingestellt werden. Die Anschlüsse für das Grafiksignal und die Spannungsversorgung sind kompatibel zur Steuerung, somit kann ein Austausch der Geräte sehr einfach erfolgen. Die Monitore sind mit einer entspiegelten Schutzscheibe ausgestattet, die eine frontseitige Schutzklasse von IP65 gewährleistet. Die Original Frontplatte mit Tasten wird komplett ersetzt. Die Befestigungen sind kompatibel zum Originalgerät.
Ersatzmonitor

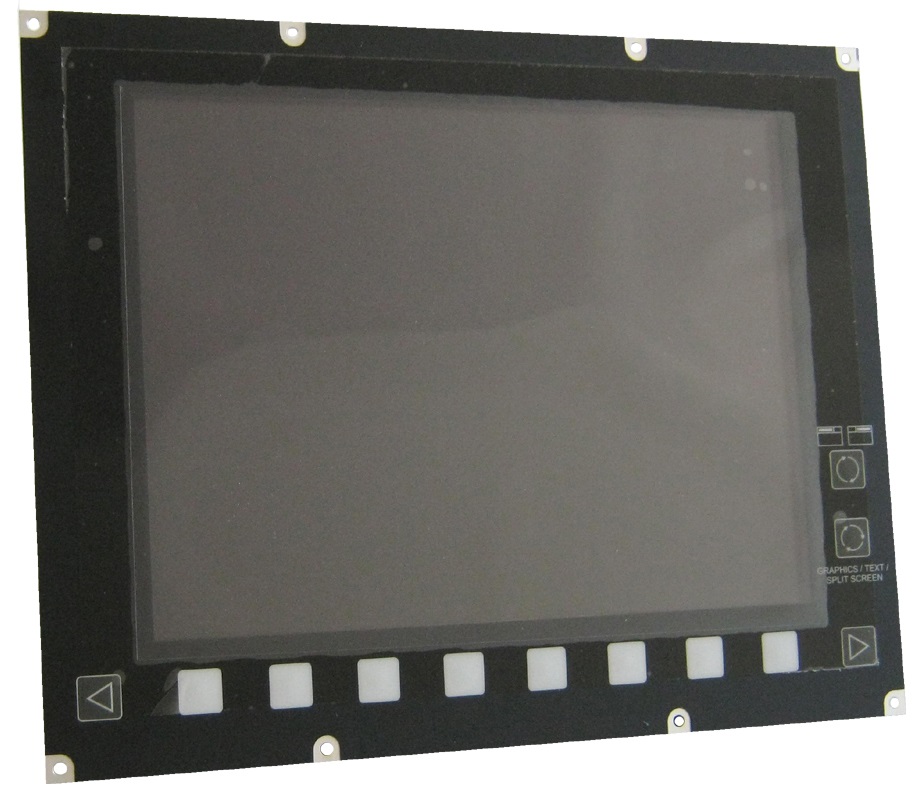

SEM15-F Heidenhain TNC4xx BC110 mit Frontplatte
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Steuerung: Heidenhain TNC-406, TNC-407, TNC-410, TNC-415, TNC-425, TNC-426, TNC-430

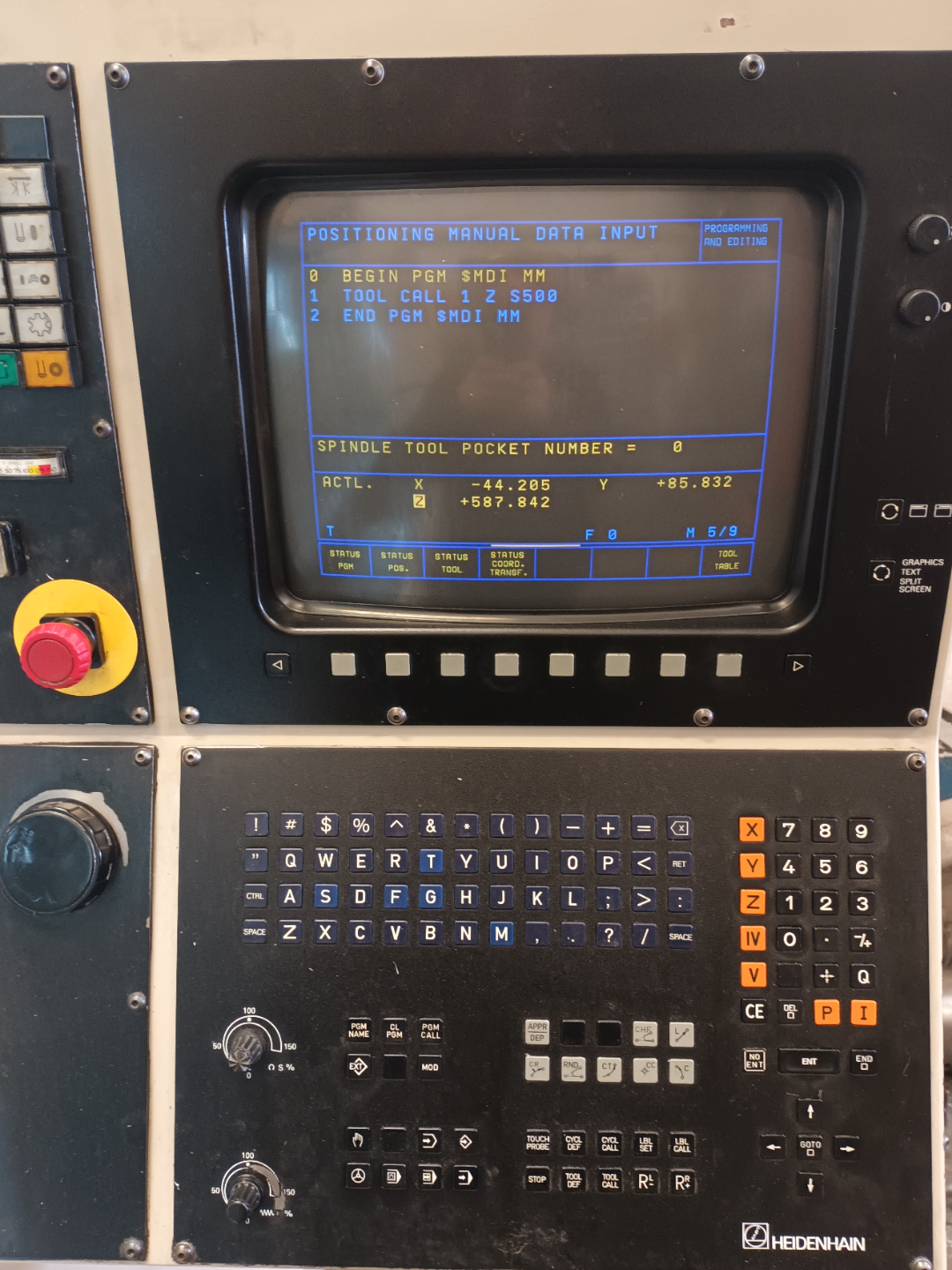

Originalmonitor: 14'' CRT BC110/ BC110B (ID 260 520-01), MC14018U-780B
15'' TFT BC110F (ID 374 964-21)
Maschinen:
Ersatzmonitor: SEM15-F Heidenhain BC110 Tastatur
Spannungsversorgung: 90-260 VAC
Anschluß: HD-SUB15 (3-reihig, 15-polig), D-SUB9 (Softkeyleiste)
sichtbares Bild:
Art.-Nr.: 10030884
