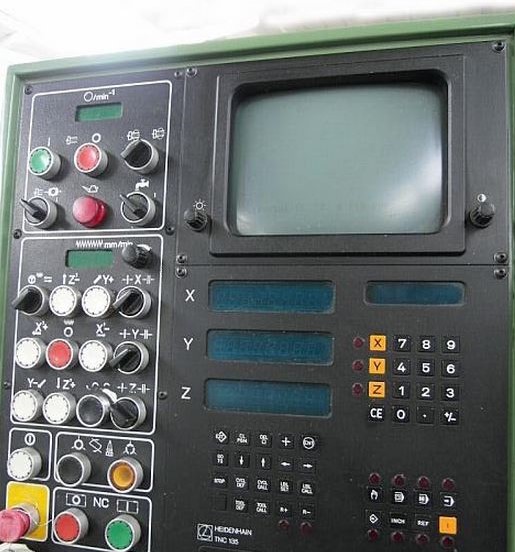

TFT-Ersatzmonitor für Heidenhain TNC135 mit BE135
Bedienkonsole
Kurzbeschreibung
Die Monitore SEM8-F werden als Ersatz von 9” Röhrenmonitoren BE135 an den Steuerungen TNC-135, TNC-145, TNC-150 und TNC-151 von Heidenhain eingesetzt. Das Steuerungstiming ist voreingestellt, d.h. nach dem Anschluss ist der Monitor sofort betriebsbereit. In der Frontplatte sind beide Regler für Helligkeit und Kontrastanhebung wie beim Originalgerät vorhanden. Feineinstellungen können bei Bedarf über das On-Screen-Menü eingestellt werden. Die Anschlüsse für das Grafiksignal und die Spannungsversorgung sind kompatibel zur Steuerung, somit kann ein Austausch der Geräte sehr einfach gemacht werden. Die Standardmonitore sind mit einer entspiegelten Schutzscheibe ausgestattet, die eine frontseitige Schutzklasse von IP65 gewährleistet.

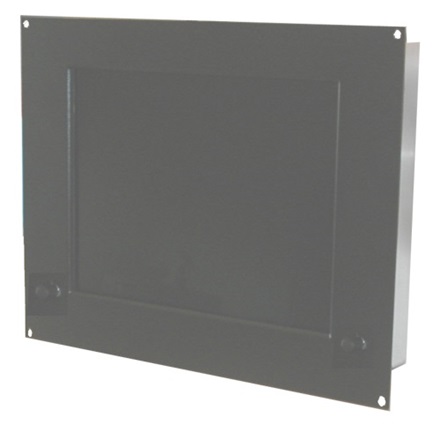

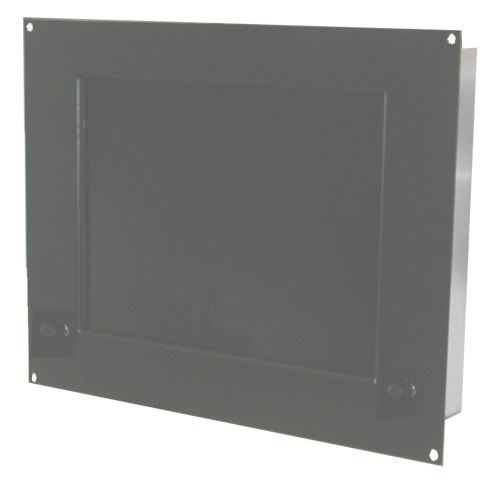

Ersatzmonitor
SEM8-F Heidenhain TNC135 - BE135
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Steuerung: Heidenhain TNC-135, TNC-145, TNC-150, TNC-151
Originalmonitor: 9'' CRT monochrom BE135 (ID 617 526-01)
Maschinen:
Ersatzmonitor: SEM8-F Heidenhain BE135
Spannungsversorgung: 12 VDC über Signalleitung
Anschluß: 24-poliger Centronics Stecker
sichtbares Bild: 171x128 mm
Art.-Nr.: 10030907
