TFT-Ersatzmonitor für Sinumerik 810 / S3 / 3M

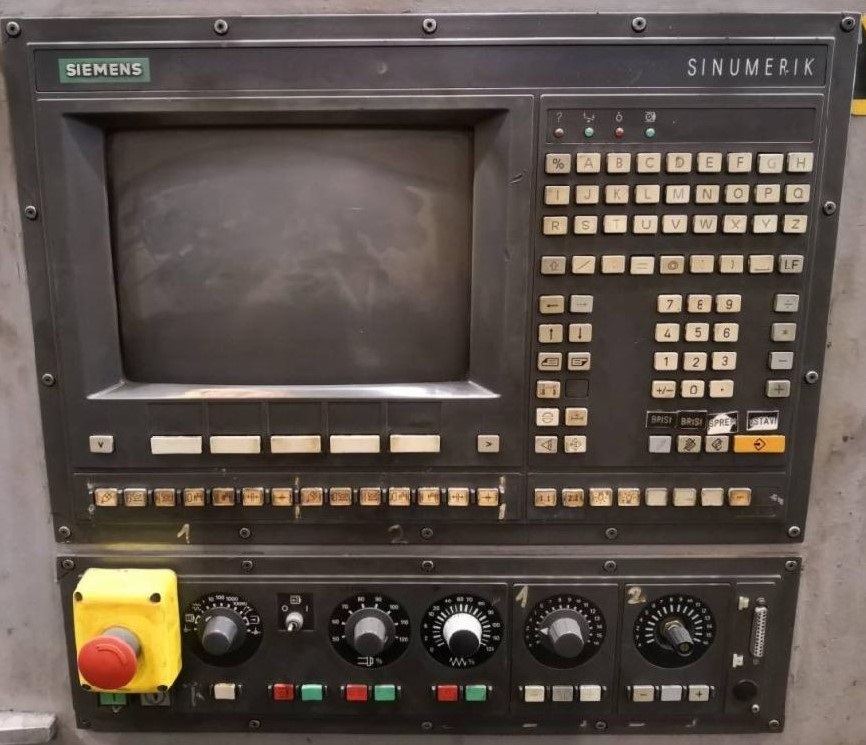

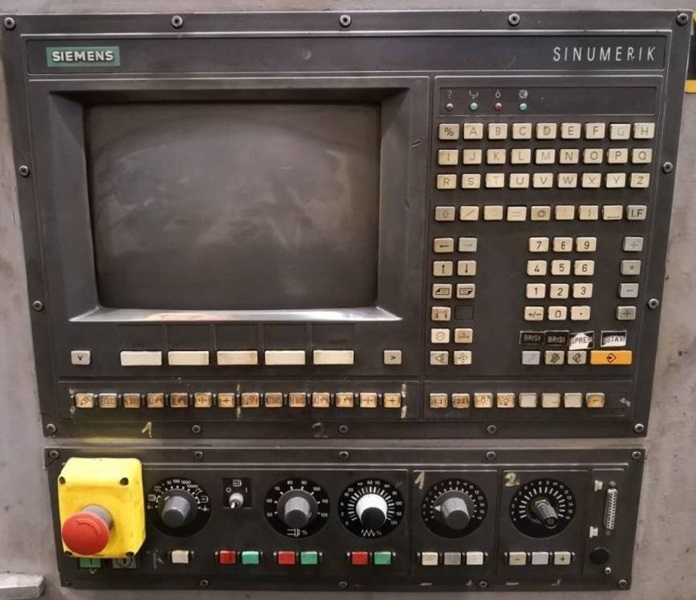

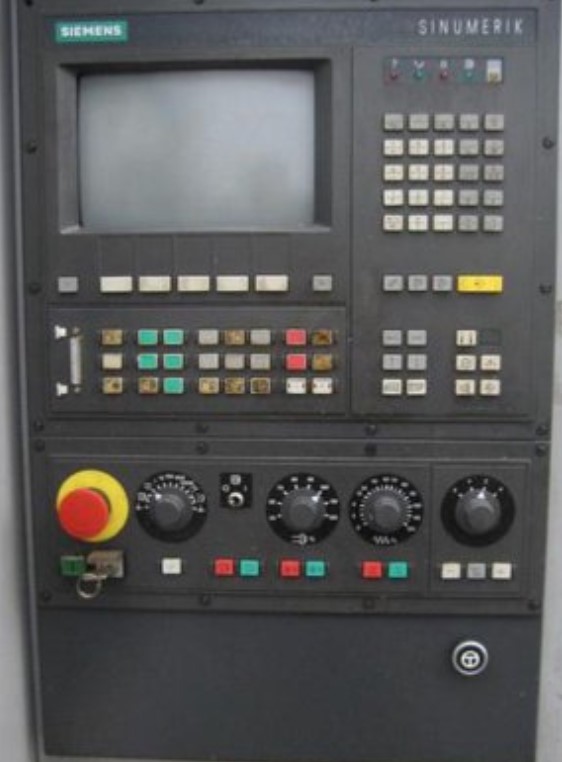

Bedienkonsolen
Kurzbeschreibung
Die Monitore SEM8-K werden als Ersatz von 9” Röhrenmonitoren an den Steuerung Sinumerik 810, 810M, 3T, 3M von Siemens eingesetzt. Das Steuerungstiming ist voreingestellt, d.h. nach dem Anschluss ist der Monitor sofort betriebsbereit. Feineinstellungen können bei Bedarf über das On-Screen-Menü eingestellt werden. Die Anschlüsse für das Grafiksignal und die Spannungsversorgung sind kompatibel zur Steuerung, somit kann ein Austausch der Geräte sehr einfach erfolgen. Der Monitor wird über Winkel an der vorhandenen Frontplatte befestigt und der Frontadapter, der die Krümmung der Bildröhre nachbildet, sitzt passgenau in dem Ausschnitt der Front des Bedienpultes. Die Standardmonitore sind mit einer entspiegelten Schutzscheibe ausgestattet, die eine frontseitige Schutzklasse von IP65 gewährleistet.

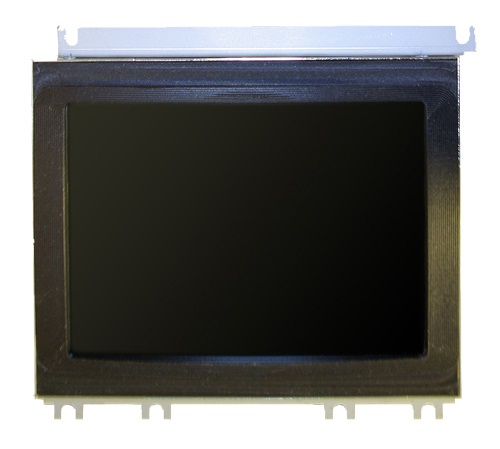

Ersatzmonitor
SEM8-K Ersatzmonitor Sinumerik 810
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Steuerung: Siemens Sinumerik 810/ 3T, 810/ M/ 3M
Originalmonitor: 9'' CRT monochrom z.B. 6FC3988-7AF01, 6FC3547-0AA-Z, 6FC3471-1AAZ, 6FC3551-AC-Z, 6FC3821-2AC-Z
Maschinen:
Ersatzmonitor: SEM8-K Sinumerik 810
Spannungsversorgung: 15VDC über Signalstecker
Anschluß: 16 poliges Flachbandkabel
sichtbares Bild: 154x166 mm
Art.-Nr.: 10030847
