TFT-Ersatzmonitor für Heidenhain TNC4xx mit BC110 / BC110B
Bedienkonsolen
Kurzbeschreibung

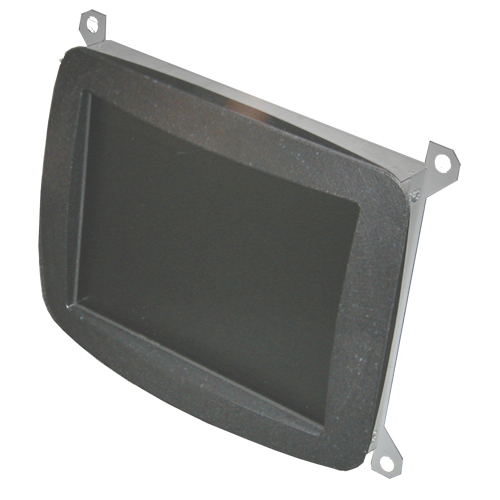

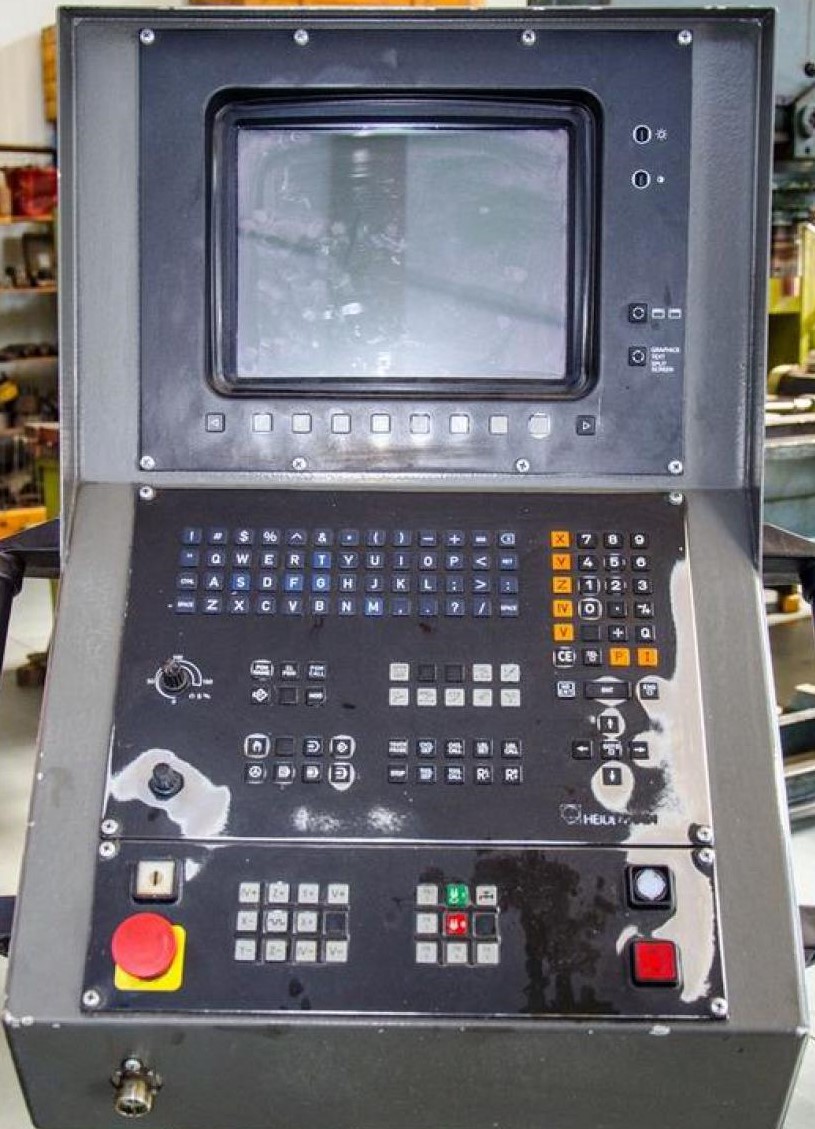

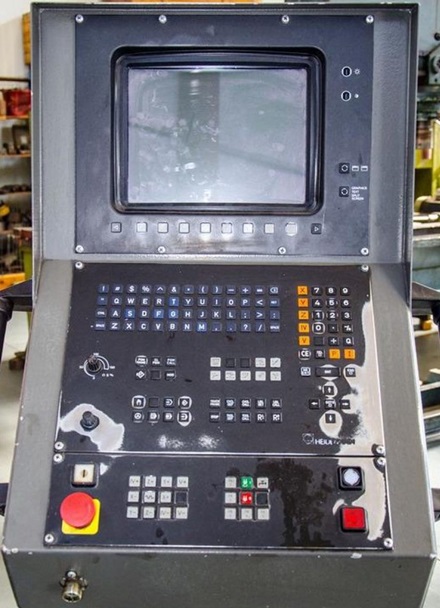

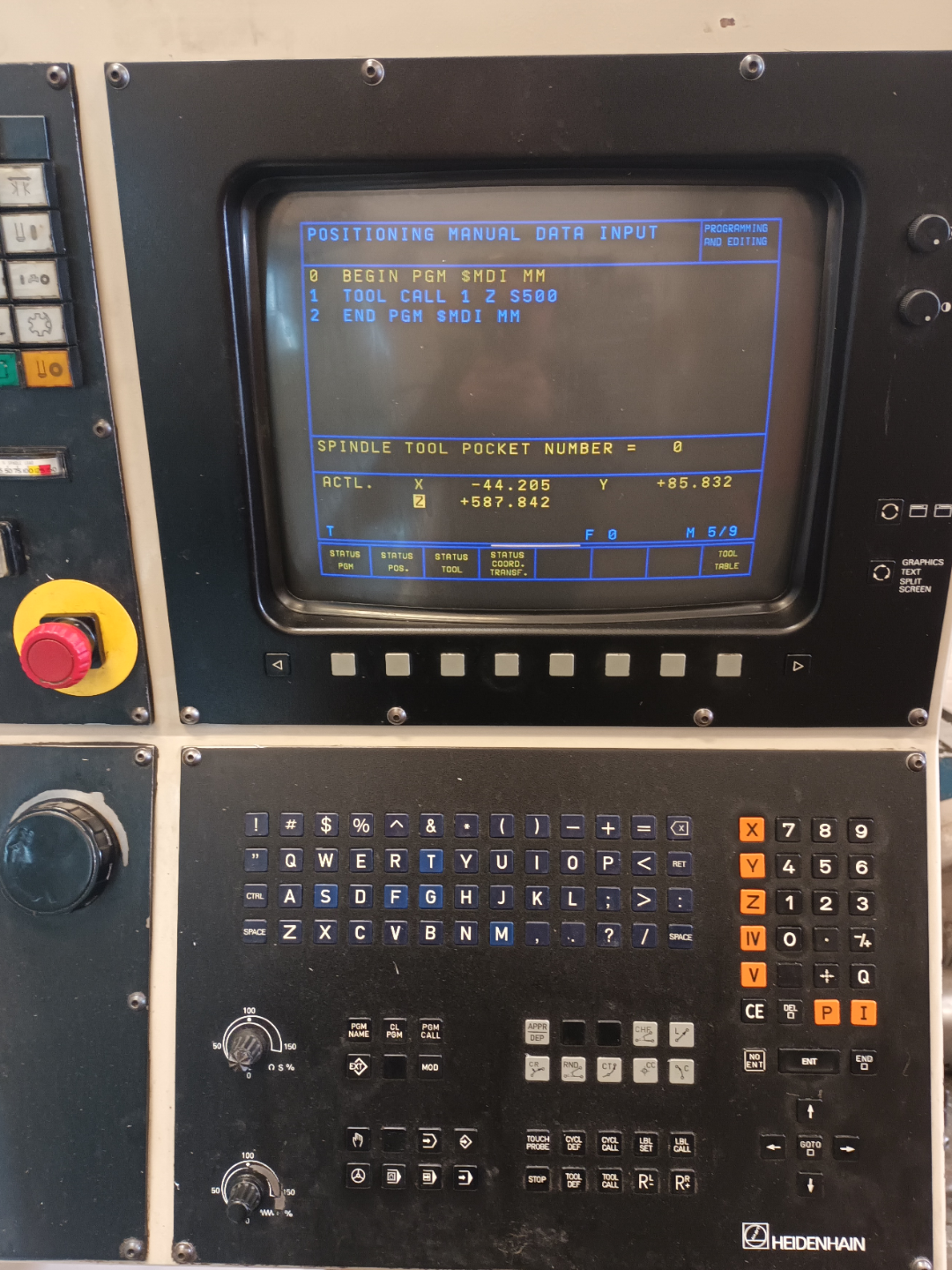

Die Monitore SEM12-K werden als Ersatz von 14” Röhrenmonitoren BC110, BC110B an den Steuerungen TNC-406, TNC-407, TNC-410, TNC-415, TNC-425, TNC-426, TNC-430 von Heidenhain eingesetzt. Das Steuerungstiming ist voreingestellt, d.h. nach dem Anschluss ist der Monitor sofort betriebsbereit. Feineinstellungen können bei Bedarf über das On-Screen-Menü eingestellt werden. Die Anschlüsse für das Grafiksignal und die Spannungsversorgung sind kompatibel zur Steuerung, somit kann ein Austausch der Geräte sehr einfach erfolgen. Der Monitor wird an dem vorhandenen Chassis der Röhre befestigt und der Frontadapter, der die Krümmung der Bildröhre nachbildet, sitzt passgenau in dem Ausschnitt der Front des Bedienpultes. Die Standardmonitore sind mit einer entspiegelten Schutzscheibe ausgestattet, die eine frontseitige Schutzklasse von IP65 gewährleistet.
Ersatzmonitor
SEM12-K Heidenhain TNC4xx - BC110
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Steuerung: Heidenhain TNC-406, TNC-407, TNC-410, TNC-415, TNC-425, TNC-426, TNC-430
Originalmonitor: 14'' CRT BC110, BC110B (ID 260 520-01)
Maschinen:
Ersatzmonitor: SEM12-K Heidenhain BC110
Spannungsversorgung: 115/230 VAC
Anschluß: D-SUB15 Stecker
sichtbares Bild: 246x185 mm
Art.-Nr.: 10030906
