Universalmonitore als Ersatz für 9" / 10" Röhre

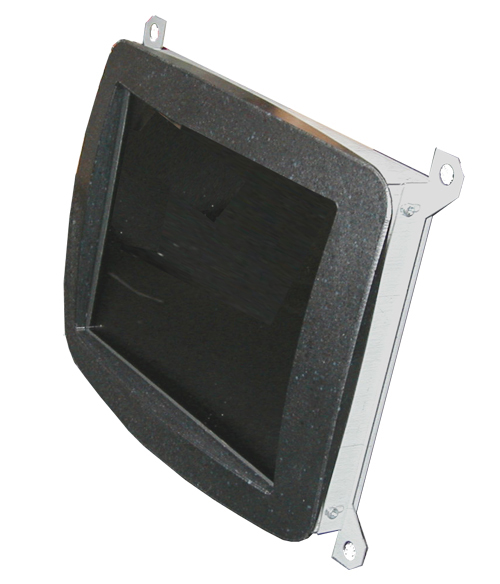

SEM8-K Monitor mit Krümmungsadapter
SEM8-K Monitor mit Krümmungsadapter für Bedienpult ohne Schutzscheibe
Kurzbeschreibung
Die Monitore SEM8-K können als Ersatzmonitore für 9” / 10” Röhrenmonitore / CRT an älteren Steuerungssystemen z.B. CNC Maschinen, Verpackungsanlagen oder Spritzgussmaschinen eingesetzt werden. Die Monitore haben je nach Variante entweder einen analogen RGB-Eingang oder einen RGB und digitalen TTL Eingang. Eine große Anzahl von Timings verschiedener Steuerungen ist implementiert, bei unbekannten Systemen kann über das Einstellmenü (OSD) der Monitor auf die Grafikbaugruppe eingestellt werden. Die TFT-Monitore haben eine Frontadapter, der die Krümmung der Röhre nachbildet und einen passgenauen und einfachen Einbau in den vorhandenen Ausschnitt des Bedienpanels ermöglicht. Die Montage erfolgt an den Befestigungspunkten des Röhrenchassis.
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Originalmonitor: 9" oder 10" Röhrenmonitor
Ersatzmonitor: SEM8-K
Spannung: 12VDC, 24VDC oder 230VAC
Anschluß:
analog: HD-SUB15, BNC über Adapter
digital (TTL): D-SUB9
optional Spezialstecker der Steuerungen
sichtbares Bild: 165 x125mm
Art.-Nr.: 10030601
Monitoranfrage

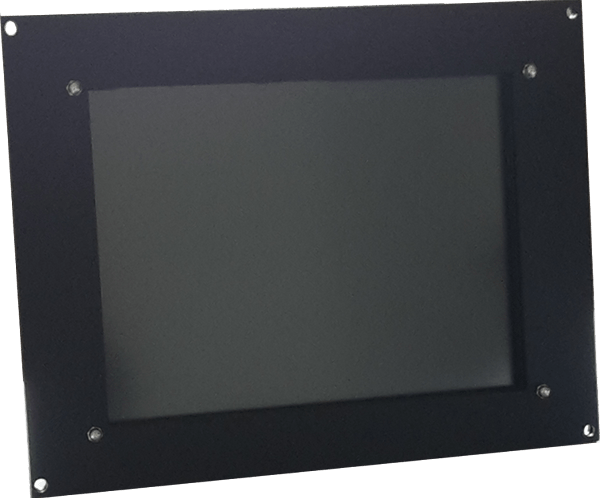

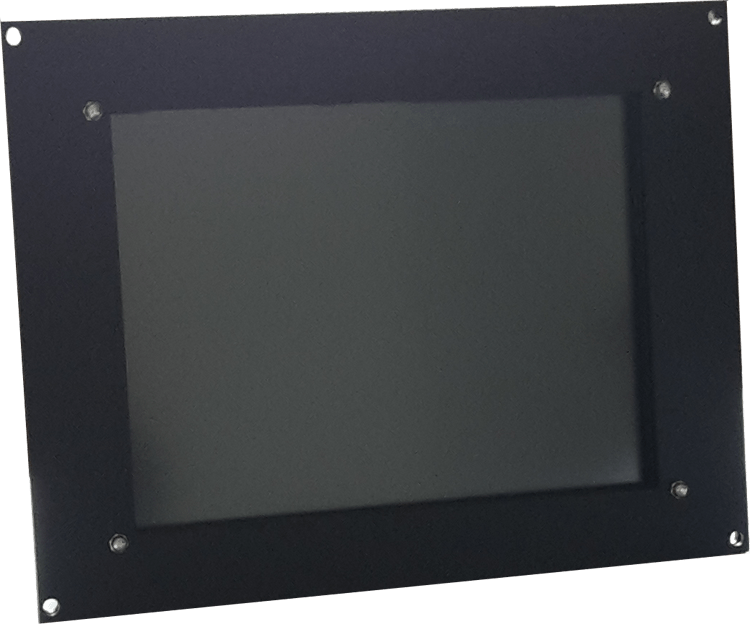

SEM8-F mit doppelter Frontplatte
SEM8-F doppelte Frontplatte
Kurzbeschreibung
Die Monitore SEM8-F können als Ersatzmonitore für Röhrenmonitore / CRT an älteren Steuerungssystemen z.B. CNC Maschinen, Verpackungsanlagen oder Spritzgussmaschinen eingesetzt werden. Die Monitore haben einen analogen RGB-Eingang oder einen RGB und digitalen TTL Eingang. Eine große Anzahl von Timings verschiedener Steuerungen ist implementiert, bei unbekannten Systemen kann über das Einstellmenü (OSD) der Monitor auf die Grafikbaugruppe eingestellt werden. Die TFT-Monitore werden in den vorhandenen Ausschnitt der Bedienfront eingebaut. Die Fixierung des Gerätes erfolgt über ein 2-Frontplatten System, d.h. es sind keine mechanischen Arbeiten an der Bedienfront auszuführen.
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Originalmonitor: 9" oder 10" Röhrenmonitor
Ersatzmonitor: SEM8-F-doppelt
Spannung: 12VDC, 24VDC oder 230VAC
Anschluß:
analog: HD-SUB15
digital (TTL): D-SUB9
optional Spezialstecker der Steuerungen
sichtbares Bild: 171 x128mm
Abmessungen:
Gehäuse: 212 x 166 x 55mm (+ 40mm bei 230VAC)
Frontplatte: 236 x 184 x 3mm (BxHxT) Einbau von vorne in vorhandenen Ausschnitt (min. 192 x145mm)
Art.-Nr.: 10030722
