TFT-Ersatzmonitor für Heidenhain BF155
Kurzbeschreibung

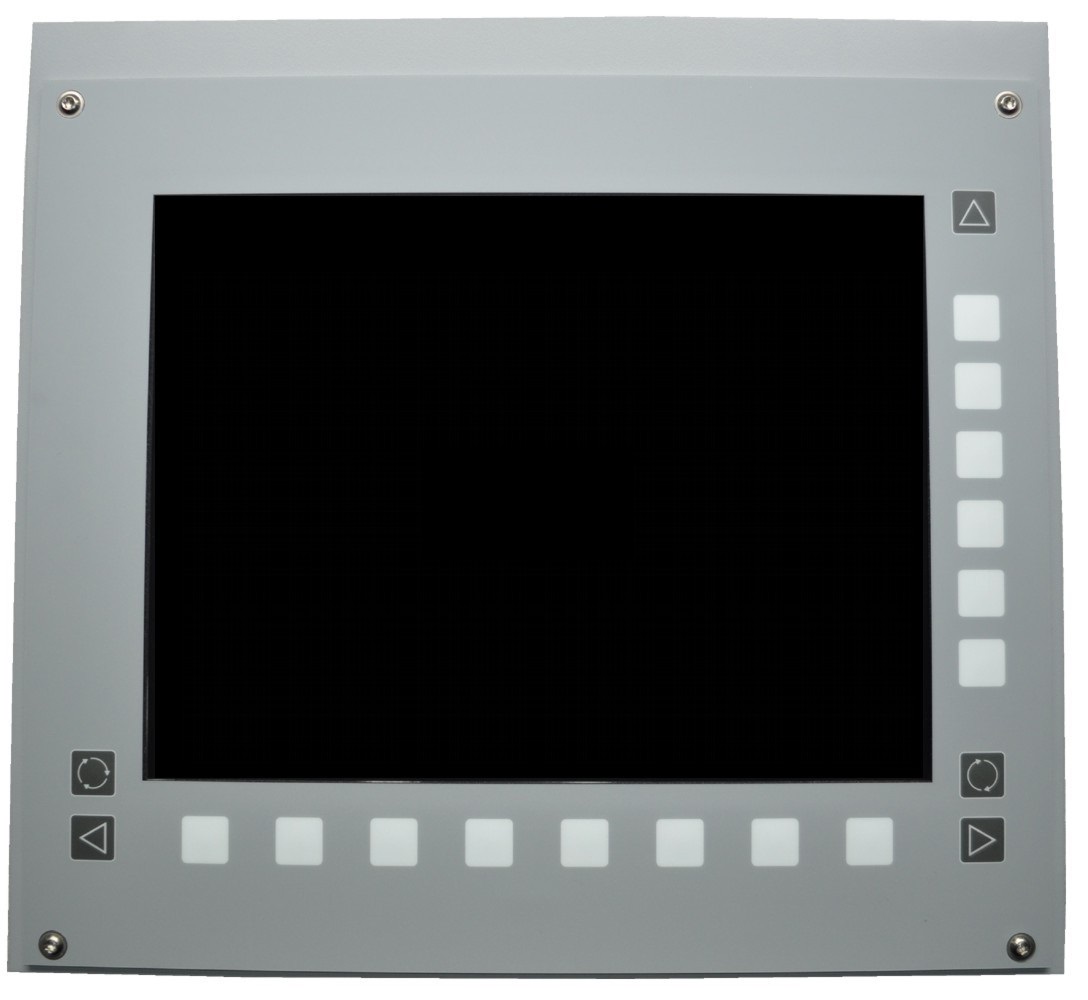

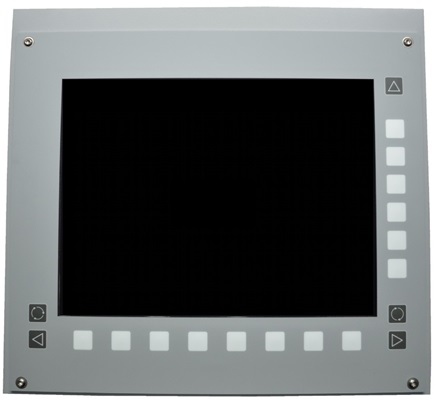

Der Monitor SEM15-F-BF155 ist der vollwertige und kompatible Ersatz für die Bedienpanel BF155 an der Steuerung iTNC530 von Heidenhain / Gildemeister CTX 42x, CTX 62x. Die Anschlüsse für das Grafiksignal, der Tastatur sind kompatibel zur Steuerung, somit kann ein Austausch der Geräte sehr einfach erfolgen. Der Monitor hat eine langlebige Folientastatur in der Frontplatte integriert, die von der Lage und Funktion der Tasten gleich dem Originalgerät ist. Das Steuerungstiming ist voreingestellt, d.h. nach dem Anschluss ist der Monitor sofort betriebsbereit. Die Befestigung erfolgt über rückseitige Gewindebolzen M5 kompatibel zur Originalfront.

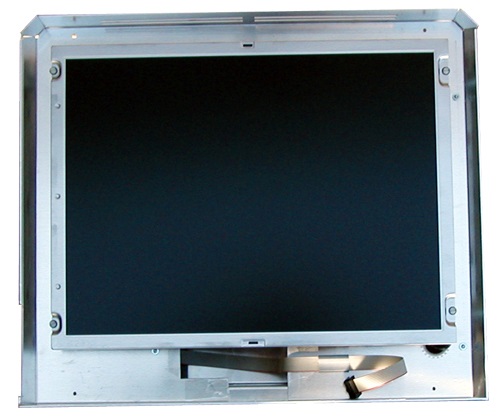

Als Alternative kann der Openframe Monitor SEM15-O-BF155 eingesetzt werden. Das Monitormodul wird von hinten auf die vorhandene Frontplatte geschraubt, die Befestigungspunkte sind gleich dem Originalgerät.
Ersatzmonitore
SEM15-F Heidenhain iTNC530 / BF155
SEM15-O Heidenhain iTNC530 - BF155
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Steuerung: Heidenhain iTNC530
Originalmonitor: BF155
Maschinen: Gildemeister CTX42x, CTX62x
Ersatzmonitor: SEM15-F-BF155 oder SEM15-O-BF155
Spannungsversorgung: 24VDC über Schraubklemmen
Anschluß: D-SUB44 (Video), D-SUB9 (Tastatur)
sichtbares Bild: 304x228 mm
Art.-Nr.: 10030882 SEM15-F, 1030955 SEM15-O
