Universalmonitore als Ersatz für 14" Röhren
SEM12-K / SEM12-F Monitor für Montage im Röhrengehäuse

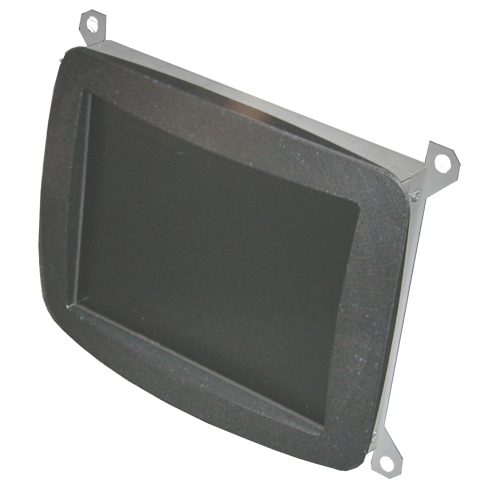

SEM12-K Monitor mit Krümmungsadapter für Bedienpulte ohne Schutzscheibe

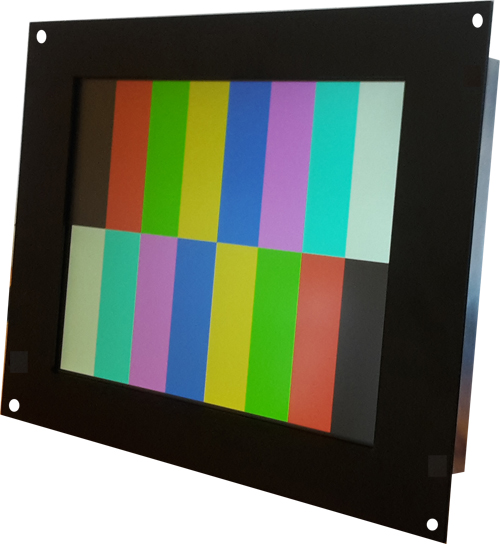

SEM12-F Monitor für Bedienpulte mit vorhandener Schutzscheibe
Kurzbeschreibung
Die Monitore SEM12-F und SEM12-K können als Ersatzmonitore für Röhrenmonitore / CRT in Bedienpulten eingesetzt werden. Die Monitore werden an älteren Steuerungssystemen wie z.B. CNC Maschinen, Verpackungsanlagen oder Spritzgussmaschinen eingesetzt. Eine große Anzahl von Timings verschiedener Steuerungen ist implementiert, bei unbekannten Systemen kann über das Einstellmenü (OSD) der Monitor auf die Grafikbaugruppe eingestellt werden. Die Montage erfolgt im Röhrengehäuse an den kompatiblen Befestigungspunkten der Röhre. Der Austausch kann schnell und einfach auch ohne spezielle elektrische Kenntnisse vorgenommen werden. Der SEM12-F-CRT wird für Bedienpulte verwendet, die bereits eine Schutzscheibe integriert haben. Falls keine Scheibe vorhanden ist, wird der SEM12-K mit dem Krümmungsadapter eingesetzt.
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Originalmonitor: 14" Röhrenmonitor
Ersatzmonitor: SEM12-F-CRT (Schutzscheibe im Bedienfeld vorhanden) oder SEM12-K
Spannungsversorgung: 12VDC, 24VDC oder 230VAC
Anschluß: HD-SUB15 (VGA analog), D-SUB9 (TTL)
sichtbares Bild: 246mm x 185mm
Art.-Nr.:
1030605 SEM12-K
1030706 SEM12-F-CRT
Monitoranfrage

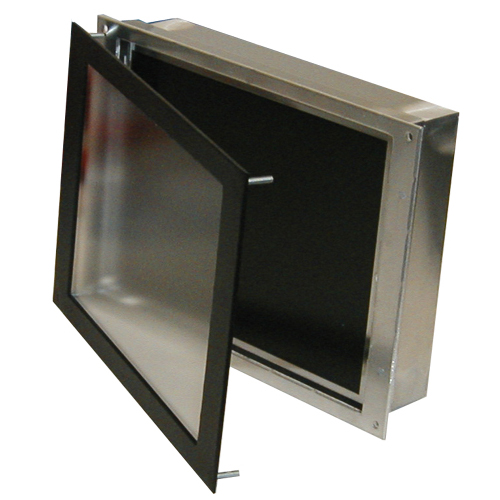

SEM12-F mit doppelter Frontplatte
SEM12-F doppelte Frontplatte
Kurzbeschreibung
Die Monitore SEM12-F-doppelt können als Ersatzmonitore für Röhrenmonitore / CRT an älteren Steuerungssystemen z.B. CNC Maschinen, Verpackungsanlagen oder Spritzgussmaschinen eingesetzt werden. Eine große Anzahl von Timings verschiedener Steuerungen ist implementiert, bei unbekannten Systemen kann über das Einstellmenü (OSD) der Monitor auf die Grafikbaugruppe eingestellt werden. Die TFT -Monitore werden in den vorhandenen Ausschnitt der Bedienfront eingebaut. Die Fixierung des Gerätes erfolgt über ein 2-Frontplatten System, d.h. es sind keine mechanischen Arbeiten an der Bedienfront auszuführen.
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Originalmonitor: 14" Röhrenmonitor
Ersatzmonitor: SEM12-F-doppelt
Spannungsversorgung: 12VDC, 24VDC oder 230VAC
Anschluß: HD-SUB15 (VGA analog), D-SUB9 (TTL)
sichtbares Bild: 246mm x 185mm
Abmessung Frontplatte: 330mm x 260mm x 3mm
Monitorausschnitt: min. 301mm x 220mm
Art.-Nr.: 1030707 SEM12-F doppelte Front
