TFT-Ersatzmonitor für Weiler E35 / E50 mit Sinumerik 805

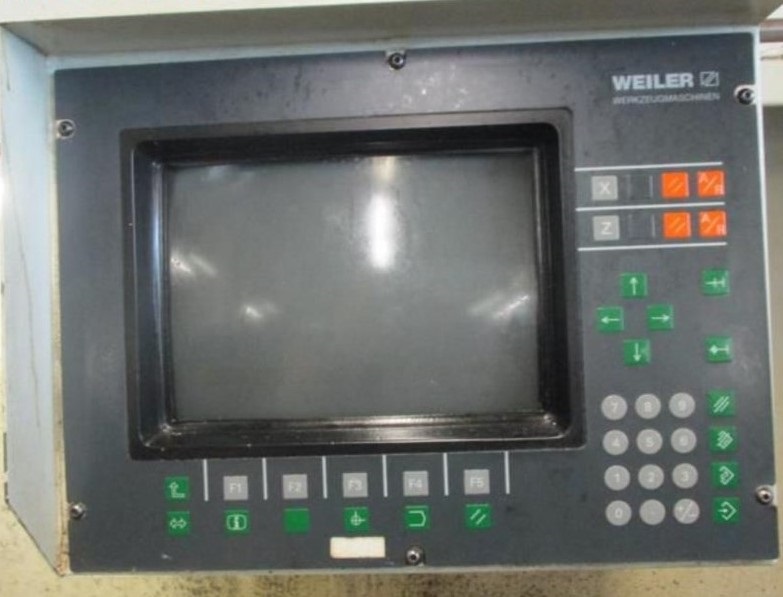

Bedienkonsole
Kurzbeschreibung

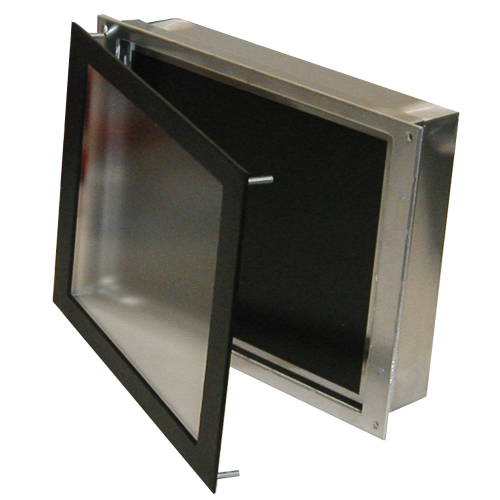

Die Monitore SEM10-F werden als Ersatz von 12” Röhrenmonitoren an den Steuerungen Sinumerik 805 in den Drehmaschinen E35 / E50 von Weiler eingesetzt. Das Steuerungstiming ist voreingestellt, d.h. nach dem Anschluss ist der Monitor sofort betriebsbereit. Feineinstellungen können bei Bedarf über das On-Screen-Menü eingestellt werden. Die Anschlüsse für das Grafiksignal sind kompatibel zur Steuerung, somit kann ein Austausch der Geräte sehr einfach erfolgen. Der Monitor wird über ein doppeltes Frontplattensystem in dem Monitorausschnitt des Bedienpanels montiert, es sind keine zusätzlichen Bohrungen notwendig.

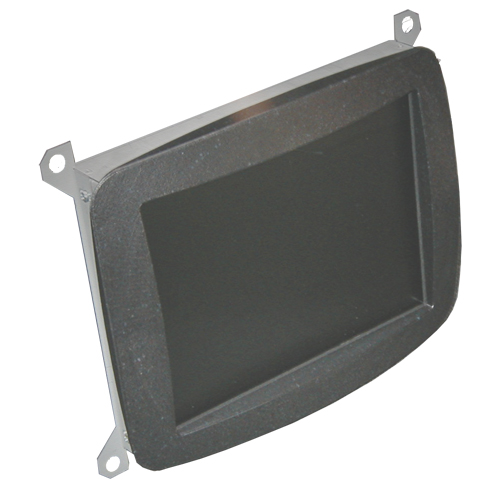

Der SEM12-K wird an dem vorhandenen Chassis der Röhre befestigt und der Frontadapter, der die Krümmung der Bildröhre nachbildet, sitzt passgenau in dem Ausschnitt der Front des Bedienpultes.
Ausnahme: Falls der Kunststoffrahmen um den Monitorausschnitt nicht entfernt werden kann, muß der Monitor SEM12-K eingesetzt werden.
Ersatzmonitore
SEM10-F Ersatzmonitor Weiler E35 / E50 Sinumerik 805
SEM10-K Ersatzmonitor Weiler E35 / E50 Sinumerik 805
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Steuerung: Siemens Sinumerik 805
Originalmonitor: 12'' CRT, z.B. MAC3212
Maschinen: Drehmaschinen Weiler E35, E50
Ersatzmonitor: SEM10-F Sinumerik 805 Weiler E35
SEM10-K Sinumerik 805 Weiler E35
Spannungsversorgung: 90-260VAC über Schraubklemmen
Anschluß: 3x BNC über Adapterleitung
sichtbares Bild: 211x158 mm
Art.-Nr.: 10030848 SEM10-F
10030956 SEM10-K
